Medidor de Fluxo de Massa Térmico Sage Prime™ (Série SIP)
Com Verificação de Calibração In-Situ. Tela OLED de alto contraste com Taxa de Fluxo, Total e Temperatura. Dissipação inferior a 2,5 Watts.
- Verificação de Calibração In-Situ — em apenas 3 minutos
- Tela OLED fotoemissiva de alto contraste
- Modulação de 100:1 e resolução de até 1000:1
- Comunicações Modbus RS485 RTU (BACnet opcional)
- Saída isolada 4-20 mA e pulso totalizado
Sage Prime™
Medidor de Fluxo de Massa Térmico
Sage Prime™
Sobre o Produto

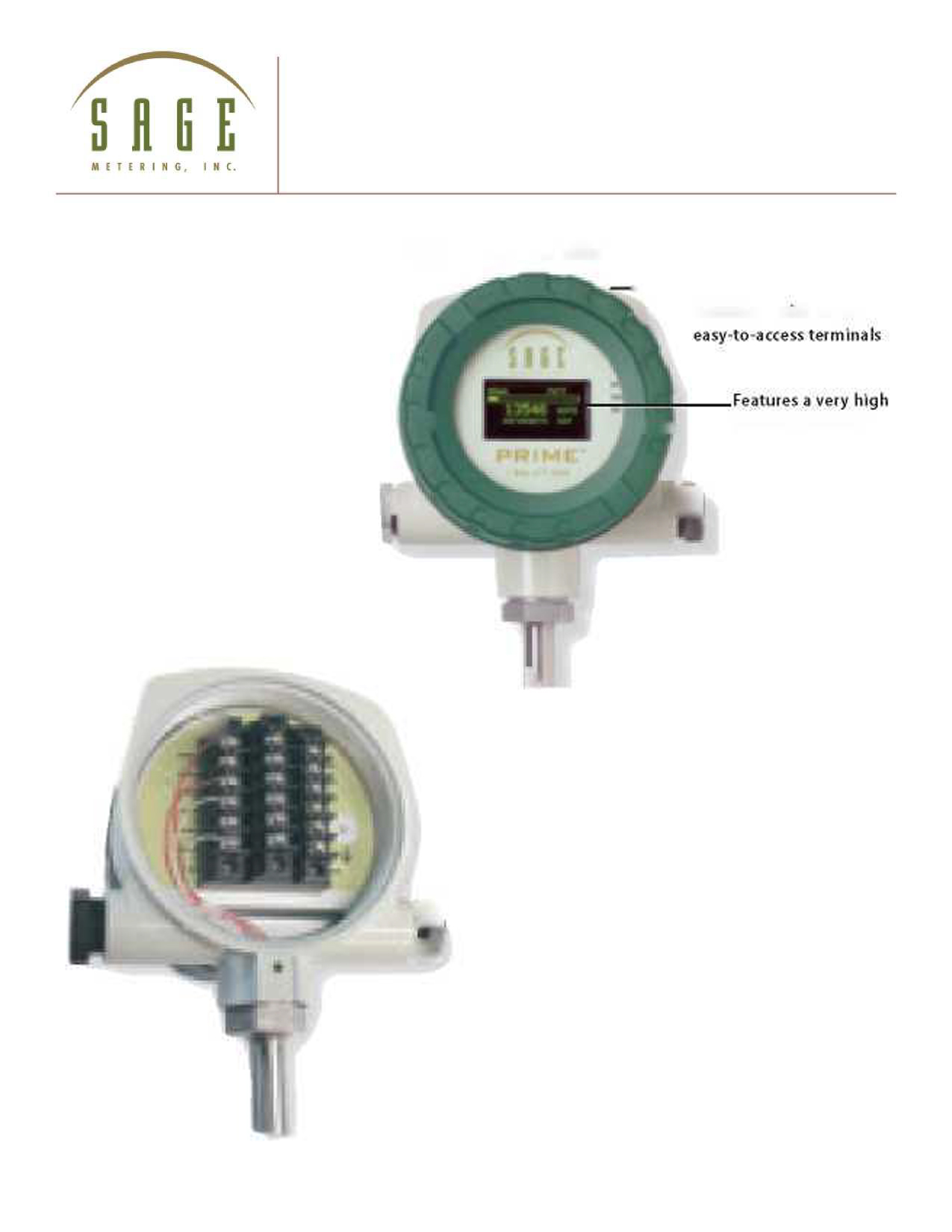

O Sage Prime é um dos medidores mais vendidos da linha de produtos Sage. Apresenta uma exibição OLED (LED orgânico) brilhante, de alto contraste e fotoemissivo de Taxa de Fluxo, Total e Temperatura em um invólucro NEMA 4 robusto, porém leve e de dupla face.
A Taxa de Fluxo também é exibida graficamente em um formato de gráfico de barras horizontal. O compartimento traseiro é completamente separado dos componentes eletrônicos e tem terminais grandes, de fácil acesso e bem marcados, para facilitar a fiação do cliente. Ele é energizado por 24 VCC (12 VCC opcional ou 115/230 VCA).
A dissipação de energia é inferior a 2,5 watts (por exemplo, menos de 100 mA a 24 VCC), tornando-o extremamente eficiente. O circuito proprietário de acionamento do sensor digital proporciona maior estabilidade do sinal e não é afetado pelas mudanças de temperatura e pressão do processo.
Os miliwatts (mW) de calibração são exibidos continuamente, permitindo diagnósticos contínuos. O Sage Prime mede velocidades de até 35.000 SFPM (por exemplo, 3.100 SCFM em um tubo de 4″).
Vantagens
Principais Benefícios
Medidores de Fluxo de Massa Térmicos
- Fluxo de Massa Direta — sem necessidade de transmissores de temperatura ou pressão separados
- Alta Precisão e Repetibilidade — medição extraordinária
- Modulação de 100:1 e resolução de até 1000:1
- Sensibilidade de Extremidade Baixa — mede a partir de 5 SFPM (1 SCFM em tubo de 6")
- Queda de Pressão Insignificante — não impede o fluxo nem desperdiça energia
- Sem Peças Móveis — elimina substituições de rolamentos dispendiosas
- Insensível à Sujeira — desempenho contínuo
- Facilidade de instalação e hardware de montagem conveniente
Benefícios Específicos do Sage Prime
- Verificação de Calibração In-Situ — verifica sensor limpo e sem desvio em apenas 3 minutos
- Design compacto: 4½" de diâmetro por 4⅜" de profundidade (modelos CC)
- Tela OLED fotoemissiva de alto contraste com Taxa de Fluxo, Total e Temperatura
- Miliwatts (mW) de calibração exibidos continuamente para diagnósticos
- Comunicações RS485 RTU compatíveis com Modbus (BACnet opcional)
- Saída isolada de 4-20 mA e saída pulsada de Fluxo Totalizado
- Estilo remoto com Compensação de Comprimento de Chumbo (até 1.000 pés)
- Reconfigurabilidade de campo via software SageCom™ opcional
- Condicionamento de fluxo incorporado aos medidores Em Linha (½ pol. e acima)
Dados Técnicos
Especificações
Desempenho
Precisão
+/- 1% da leitura mais 0,5% da escala total
Repetibilidade
0,2% da leitura
Sensibilidade de Extremidade Baixa
5 SFPM (1 SCFM em um tubo de 6")
Tempo de Resposta
Constante de tempo de 1 segundo
Redução
100:1
Resolução
1000:1
Velocidade Máxima
35.000 SFPM (3.100 SCFM em tubo de 4")
Eletrônicos
Energia
24 VCC (12 VCC opcional ou 115/230 VCA)
Dissipação
Inferior a 2,5 Watts
Saída
4-20 mA isolada
Pulso
Saída pulsada de Fluxo Totalizado
Comunicação
Modbus RS485 RTU (BACnet opcional)
Aprovações
Classe I, Div 2 (CC) / NEMA 4 / CE
Tela
OLED fotoemissivo de alto contraste
Sensor
Tipo Inserção
Sonda 1/2" OD (3/4" opcional), até 36" de comprimento
Tipo Em Linha
Corpos de fluxo Sch 40 SS316 de 1/4" a 4"
Materiais
Aço inoxidável 316
Gabinete
NEMA 4, dupla face, 4½" diâm. x 4⅜" prof. (CC)
Calibração
Rastreável ao NIST, verificação In-Situ
Configurações

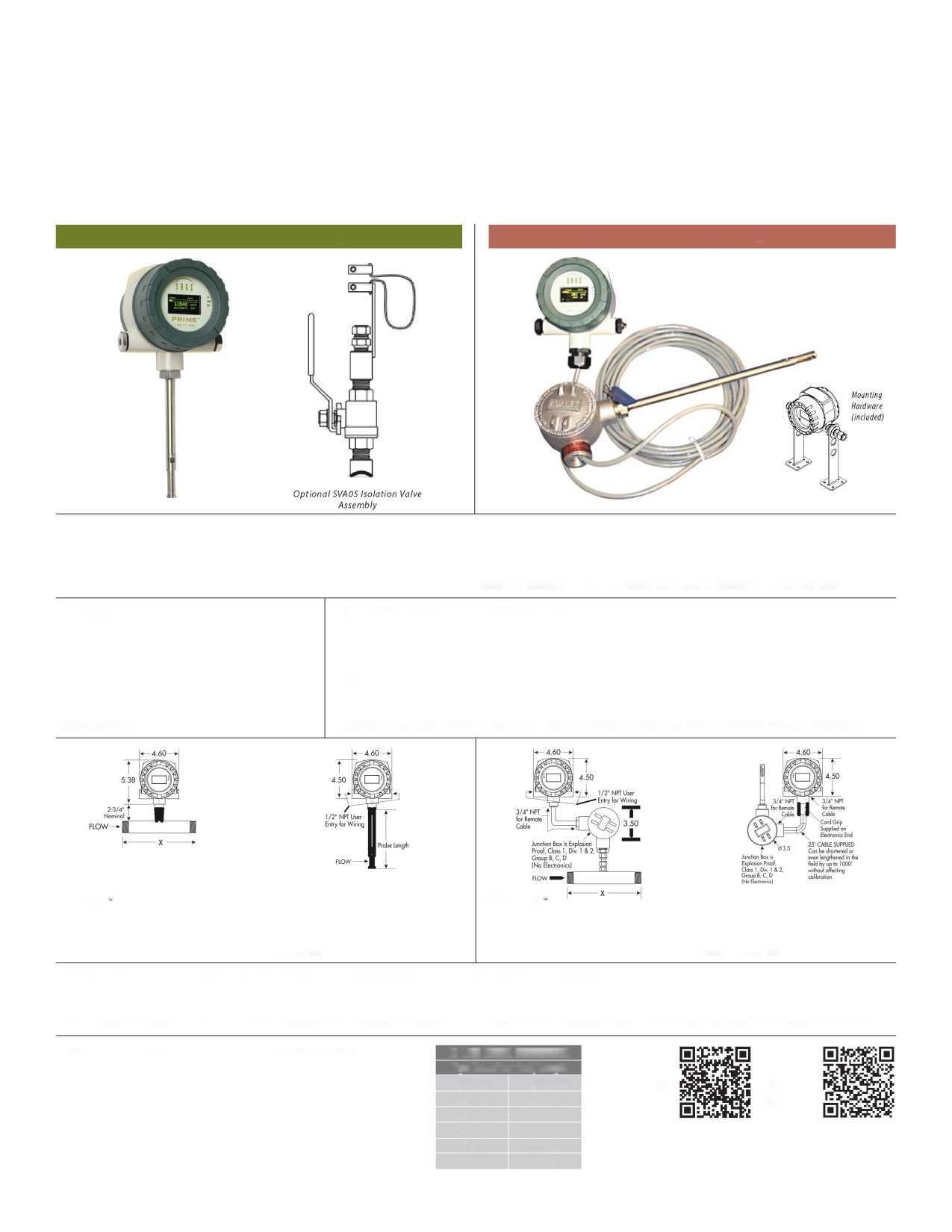

Estilos do Sage Prime
Série SIP — Integral
O sistema eletrônico é do tipo integral, com gabinete NEMA 4 de compartimento duplo com janelas robustas e visor local. A tela OLED fotoemissivo de alto contraste exibe a Taxa de Fluxo de Massa, o Fluxo Totalizado e a Temperatura, além de uma representação gráfica em formato de gráfico de barras horizontal.
Série SRP — Remoto
A Caixa de Junção do Elemento de Fluxo é à Prova de Explosão (Classe 1, Div 1, Grupos B, C, D) e não tem nenhum componente eletrônico — apenas um bloco de terminais. Conectada à Eletrônica Remota por 25 pés de cabo compensado, extensível até 1.000 pés sem afetar a precisão.
Séries SIP (Integral) e SRP (Remoto) — Em Linha e Inserção.
Elementos de Fluxo
Opções de Corpo de Fluxo Em Linha
Em Linha
O Elemento de Fluxo é do tipo Em Linha e consiste em Corpos de Fluxo Schedule 40 de Aço Inoxidável 316 com tamanhos de 1/4″ x 6″ a 4″ x 12″. As extremidades NPT macho são padrão, com extremidades flangeadas, tubo ou solda de topo disponíveis como opção. Condicionadores de Fluxo são incorporados aos corpos de fluxo de 1/4″ a 4″.
| Tamanho do Tubo x Corpo |
|---|
| 1/4" x 6" |
| 3/8" x 6" |
| 1/2" x 6" |
| 3/4" x 6" |
| 1" x 8" |
| 1-1/4" x 10" |
| 1-1/2" x 12" |
| 2" x 12" |
| 2-1/2" x 12" |
| 3" x 12" |
| 4" x 12" |
Inserção
O Elemento de Fluxo é do tipo Inserção, consistindo em uma sonda de diâmetro externo de 1/2 pol. (3/4 pol. opcional) com comprimentos de até 36 pol. (normalmente 15 pol.) adequados para inserção no centro de um tubo de processo.
Informações Adicionais
- Hardware de montagem opcional: Válvulas de Isolamento, Conexões de Compressão e Flanges
- Relé externo de contato seco de 10 ampères para fluxo totalizado (DCR-DC)
- Para NEMA 4X ou HART, especifique o Sage Paramount (Série 400)
